Roteiro de atividades - Anel de Gravesande
Objetivo:
1. Investigar, qualitativamente, a relação da variação das dimensões de corpos sólidos (metais) com relação a variação de temperatura sofrida por eles. 2. Identificar e distinguir dilatação volumétrica de dilação superficial.
Equipamento

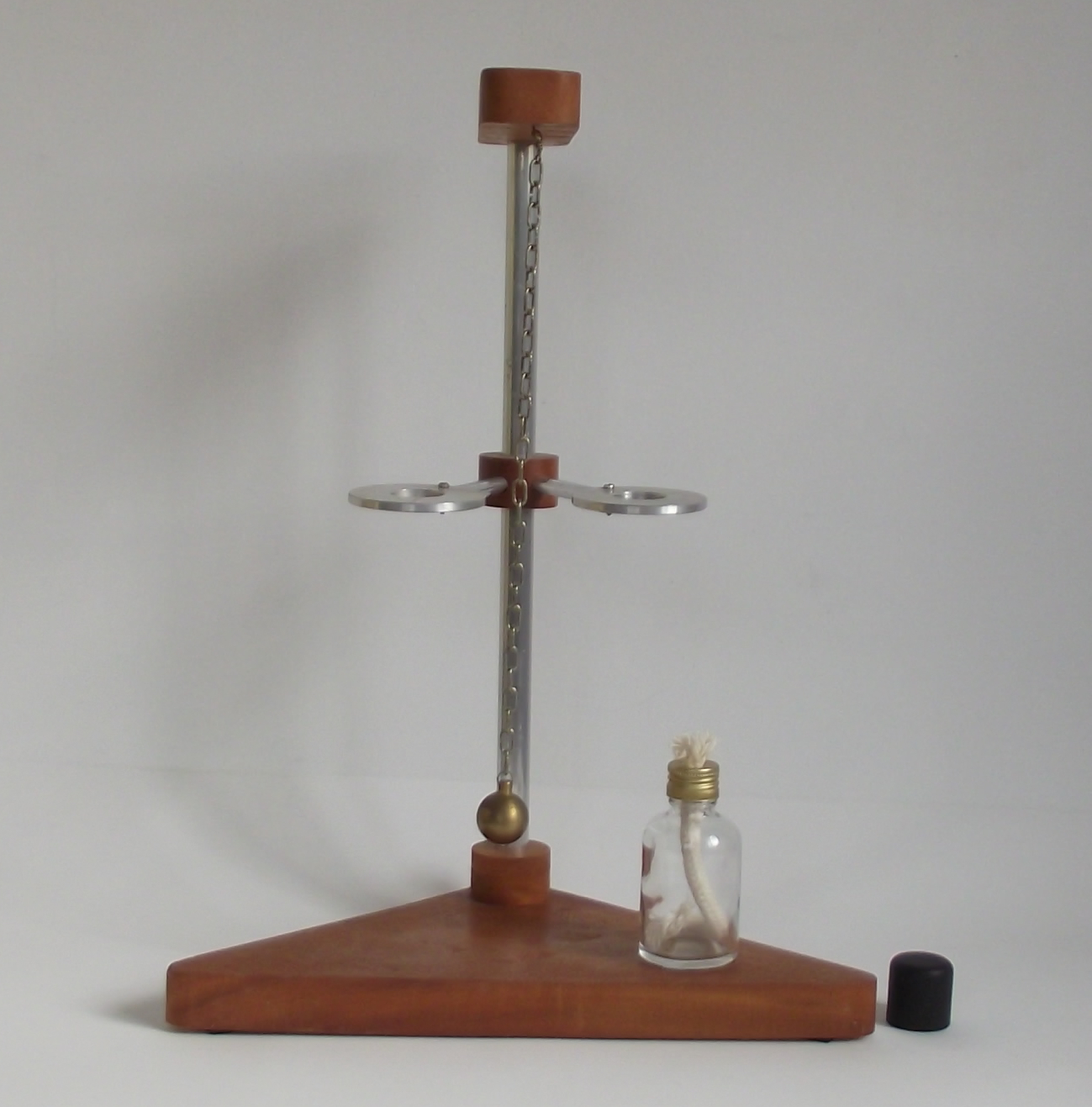

Anel de Gravesande customizado.
Pesquise e descubra:
O que é, para que serve. Quando e por quem foi inventado o anel de Gravesande.Procedimento:
1. Com a esfera na posição de equilíbrio, posicione o suporte com os anéis acima da mesma fixando, o conjunto através do parafuso existente na parte posterior do conjunto. 2. Segurando pela corrente verifique em quais dos anéis a esfera passa, estando ambos a temperatura ambiente. Anote o observado no seu relatório do experimento. 3. Acenda a lamparina. 4. Posicione a lamparina (acessa por aproximadamente 3 minutos) abaixo do anel onde você observou que a esfera não passava quando ambos estavam a mesma temperatura (temperatura ambiente). Anote sua previsão para o que acontecera quando refazer o procedimento 2. 5. Após aquecer o anel, repita o procedimento 2 e anote o observado, compare com sua previsão e tente explicar o fenômeno ocorrido. 6. Com o auxílio de uma haste composta por uma liga metálica de baixa condutividade térmica, posicione a esfera a aproximadamente 2cm acima da chama por 3 min. Anote sua previsão para o que acontece refazendo o procedimento 2. 7. Após executar o procedimento acima, qual sua explicação para o fenômeno observado. Anote no seu relatório do experimento. 8. Compare o resultado do seu relatório da observação do fenômeno ocorrido com o relato a sua previsão para o mesmo.
Responda:
1. Se uma chapa metálica com um furo central for aquecida, você acha que o furo ficará maior, menor ou igual? 2. Explique o que ocorre com as dimensões do furo da chapa metálica? 3. O que ocorre com as dimensões da esfera quando ela é aquecida? 4. Explique por que a esfera passava através do anel de alumínio, ambos a temperatura ambiente, e não passa mais pelo mesmo anel após a esfera ser aquecida? 5. Como você classificaria a dilatação ocorrida no anel de alumínio? (dilatação superficial ou volumétrica) Justifique. 6. Como você classificaria a dilatação ocorrida na esfera? (dilatação superficial ou volumétrica) Justifique.
